電捕除油器

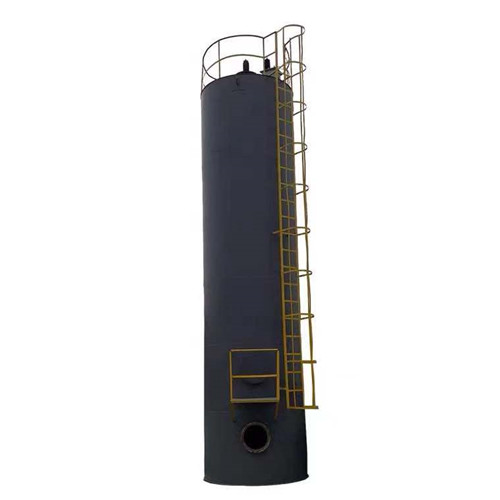

     電捕除油器是把煙氣中油霧除去，凈化煙氣的除塵設備，電捕除油器由一個圓柱形的外殼，內設蜂窩狀成軸向排列的沉淀極系統，一套拉緊的導線作為電暈極，高壓電流發生器與升壓柜，另外還有儀表、控制供電和輸電等設備組成。電捕焦油除塵器與機械除焦油器相比，具有捕焦油效率高、阻力損失小、氣體處理量大等特點。不僅可保證后續工序?qū)怏w質量的要求。提高產品回收率，瀝青煙除塵收塵設備，而且可明顯改善操作環境。電捕焦油除塵器采用結構形式有同心圓式、管式和蜂窩式等三種。無論哪種結構，其工作原理，即在金屬導線與金屬管壁〔或極板〕間施加高壓直流電，以維持足以使氣體產生電離的電場，使陰陽極之間形成電暈區。三種結構的電捕除油器均由殼體、沉淀極、電暈極、上下吊架、氣體再分布板、蒸汽吹洗管、絕緣箱和饋電箱等部件組成，其主要區別是沉淀極的形式、電暈極的排布方式、絕緣箱和饋電箱。
電捕除油器工作原理：按電場理論， 正離子吸附于帶負電的電暈極，負離子吸附于帶正電的沉淀極；所有被電離的正負離子均充滿電暈極與沉淀極之間的整個空間。當含焦油霧滴等雜質的煤氣通過該電場時，吸附了負離子和電子的雜質在電場庫倫力的作用下，移動到沉淀極后釋放出所帶電荷，并吸附于沉淀極上，從而達到凈化氣體的目的，通常稱為荷電現象。當吸附于沉淀極上的雜質量增加到大于其附著力時，會自動向下流趟，從電捕除油器底部排出，凈氣體則從電捕除油器上部離開并進入下道工序。
電捕除油器可分為三種：同心圓電捕除油器、管式電捕除油器、蜂窩式電捕除油器，這三種電捕除油器結構比較結果。
（1）同心圓電捕除油器。它由數個不同直徑的鋼板圓筒組成，以同一垂直軸為圓心，并以同一間距套在一起而組成沉淀極。由于電暈極之間的同性相斥．會使電場出現空位小空洞，即場強洞穴。易造成氣體在洞穴中短路流失，降低捕集效果，同時，同心圓電捕除油器的制造精度要求高、安裝調試極為嚴格，在制造、安裝和運輸中較易使同心度、水平度和垂直度產生變化，均會造成陰陽極之間或其它部件間產生放電現象，難以達到要求的電壓，直接影響焦油的捕集效率，還易使電瓷瓶擊穿毀壞。因場強的電壓變化值為400V/mm，所以，陰陽極間即使出現1mm的偏差，其場強電壓的變化值可高達400V。同心圓電捕除油器具有流通面積大、氣體流速低和耗鋼材少等優點。
（2）管式電捕除油器。由于鋼管與電暈線單獨組成電場，其場強電壓取決于鋼管的半徑，其值為400R。由于管式電捕除油器在每個管截面內形成等極間距電場，而管與管之間則是空位，由管板盲區堵住這些空穴，這就降低了圓筒內有效空間的利用率，減少了凈化通道的截面積。這種型式的電捕除油器的鋼材耗量較大，但由于具有制造容易、等極間距電場、材料易得和安裝調試比較方便等優點.廣泛應用于大中型氣體凈化廠。
(3)蜂窩式電捕除油器。蜂窩式與管式的結構相同，是將通道截面由圓形改為正六邊形。兩個相鄰正六邊形共用一條邊，即靠中間的正六邊形的六條邊均被包圍它的六個正六邊形所共用。用2～3mm的鋼板制成的蜂窩板即可滿足工藝和機械強度的要求。由于蜂窩式電捕除油器具有結構緊湊合理、沒有電場空穴、有效空間利用率高、重量輕、耗鋼材少和捕集特性好等優點,但存在制造難度大．在運輸安裝過程中易產生誤差等缺點。隨著設備制造工藝水平的提高，蜂窩式電捕除油器的優點會越來越受到人們的重視，必將逐步取代同心圓式和管式電捕除油器。
電捕除油器自檢時，電捕一次、二次電流、電壓均升不起來，斷電后用2500V兆歐表測試絕緣，如果絕緣為零，排除高壓電纜原因后，可判斷為絕緣箱內瓷缸或瓷瓶擊穿及電暈絲段。
（1）工藝置換合格，煤氣進出口加盲板進行隔絕，電暈極斷絲有兩種情況，一種情況是打開人孔后，通過下人孔可以發現氣體分布板上有重錘或者一段帶著吊環的極絲，根據位置可以準確地判斷蜂窩的位置，然后帶著長管面具從上人孔探身到內部，利用鉤子將掛在吊架上的斷極絲吊出，更換新極絲，測量絕緣合格后即可封堵人孔。
（2）絕緣瓷缸或瓷瓶擊穿。雖然電捕除油器出現絕緣為零、直接接地時，大部分是因電暈極斷絲造成的，但也有由于絕緣箱內的磁缸絕緣擊穿損壞引起的。絕緣箱的磁缸是陶瓷材料，在加熱不均勻或置換時蒸汽進入太快導致磁缸受熱不均勻?qū)е陆^緣箱磁缸炸裂。工業中的選擇 ：根據供電極性的不同，電暈有陰電暈和陽電暈之分。在工業生產中，大多采用陰電暈，因?yàn)樵谙嗤臈l件下，陰電暈可以獲得比陽電暈高的電流，而且其閃絡電壓也遠比陽電暈放電要高。影響電捕性能的主要因素：由于影響電捕除油器操作性能的因素很多，選型時請告知粉塵與霧滴的密度、粘度、比電阻、氣體溫度、壓力、濕度、流速與雜濃度等。

管式電捕除油器規格參數 規格型號 處理氣量m3/h 管數 電場截面積m2 直徑m 高度m 工作溫度℃ 工作壓力kpa 工作效率% 配用電源A/KV ZY-GD19-II 3500-4200 19 1.10 1.80 11.6 20-130   ≥98　　 0.1-0.2/60 ZY-GD24-II 4500-5400 24 1.26 2.10 11.6 20-130   ≥98　　 0.1-0.2/60 ZY-GD30-II 5600-4800 30 1.58 2.25 11.8 20-130   ≥98　　 0.1-0.2/60 ZY-GD37-II 7000-8500 37 1.95 2.40 12.0 20-130   ≥98　　 0.1-0.2/60 ZY-GD48-II 9000-11000 48 2.53 2.70 12.2 20-130   ≥98　　 0.2-0.4/60 ZY-GD61-II 11500-14000 61 3.21 3.00 12.4 20-130   ≥98　　 0.2-0.4/60 ZY-GD76-II 14500-17500 76 4.00 3.30 12.6 20-130   ≥98　　 0.2-0.4/60 ZY-GD92-II 17500-21000 92 4.84 3.55 12.6 20-130   ≥98　　 0.4-0.6/60 ZY-GD102-II 20000-23500 102 5.37 4.00 12.8 20-130   ≥98　　 0.4-0.6/60 ZY-GD114-II 22500-26000 114 6.00 4.30 13.0 20-130   ≥98　　 0.4-0.6/60 ZY-GD126-II 25000-29000 126 6.63 4.30 13.0 20-130   ≥98　　 0.4-0.6/60 ZY-GD138-II 28000-32000 138 7.27 4.40 13.2 20-130   ≥98　　 0.6-0.8/60 ZY-GD154-II 31000-36000 154 8.11 4.90 13.4 20-130   ≥98　　 0.6-0.8/60 ZY-GD172-II 35000-40000 172 9.06 4.90 13.4 20-130   ≥98　　 0.8-1.0/60 ZY-GD192-II 39000-44000 192 10.1 5.15 13.5 20-130   ≥98　　 0.8-1.0/60 ZY-GD214-II 43000-49000 214 11.3 5.40 13.6 20-130   ≥98　　 0.8-1.0/60 ZY-GD248-II 50000-57000 248 13.1 5.80 13.8 20-130   ≥98　　 1.0-1.2/60 ZY-GD282-II 56000-64000 282 14.8 6.00 13.8 20-130   ≥98　　 1.0-1.2/60   注：本系列蜂窩管內切園直徑300mm ZY-GD-I系列管式電捕除油器規格參數 規格型號 處理氣量m3/h 管數 電場截面積m2 直徑m 高度m 工作溫度℃ 工作壓力kpa 工作效率% 配用電源A/KV ZY-GD19-II 3500-4200 19 1.10 1.80 11.6 20-130   ≥98　　 0.1-0.2/60 ZY-GD24-II 4500-5400 24 1.26 2.10 11.6 20-130   ≥98　　 0.1-0.2/60 ZY-GD30-II 5600-4800 30 1.58 2.25 11.8 20-130   ≥98　　 0.1-0.2/60 ZY-GD37-II 7000-8500 37 1.95 2.40 12.0 20-130   ≥98　　 0.1-0.2/60 ZY-GD48-II 9000-11000 48 2.53 2.70 12.2 20-130   ≥98　　 0.2-0.4/60 ZY-GD61-II 11500-14000 61 3.21 3.00 12.4 20-130   ≥98　　 0.2-0.4/60 ZY-GD76-II 14500-17500 76 4.00 3.30 12.6 20-130   ≥98　　 0.2-0.4/60 ZY-GD92-II 17500-21000 92 4.84 3.55 12.6 20-130   ≥98　　 0.4-0.6/60 ZY-GD102-II 20000-23500 102 5.37 4.00 12.8 20-130   ≥98　　 0.4-0.6/60 ZY-GD114-II 22500-26000 114 6.00 4.30 13.0 20-130   ≥98　　 0.4-0.6/60 ZY-GD126-II 25000-29000 126 6.63 4.30 13.0 20-130   ≥98　　 0.4-0.6/60 ZY-GD138-II 28000-32000 138 7.27 4.40 13.2 20-130   ≥98　　 0.6-0.8/60 ZY-GD154-II 31000-36000 154 8.11 4.90 13.4 20-130   ≥98　　 0.6-0.8/60 ZY-GD172-II 35000-40000 172 9.06 4.90 13.4 20-130   ≥98　　 0.8-1.0/60

注：本系列蜂窩管內切園直徑300mm
